zmart BIGTREETECH EBB36 CAN V1.2 ボードサポート Canbus PT100 Klipper ホットエンドヘッドツール 36 ステッピングモーター Ender3 3D プリンターパーツ用 3Dプリンターパーツ CANバス ステッピングモーター Klipperファームウェア PT100センサー ホットエンド
[ ショップ名 ] zmart楽天市場店
[ 現在価格 ] 5527 円 (税込)
[ PRポイント ]
[ 商品説明 ]

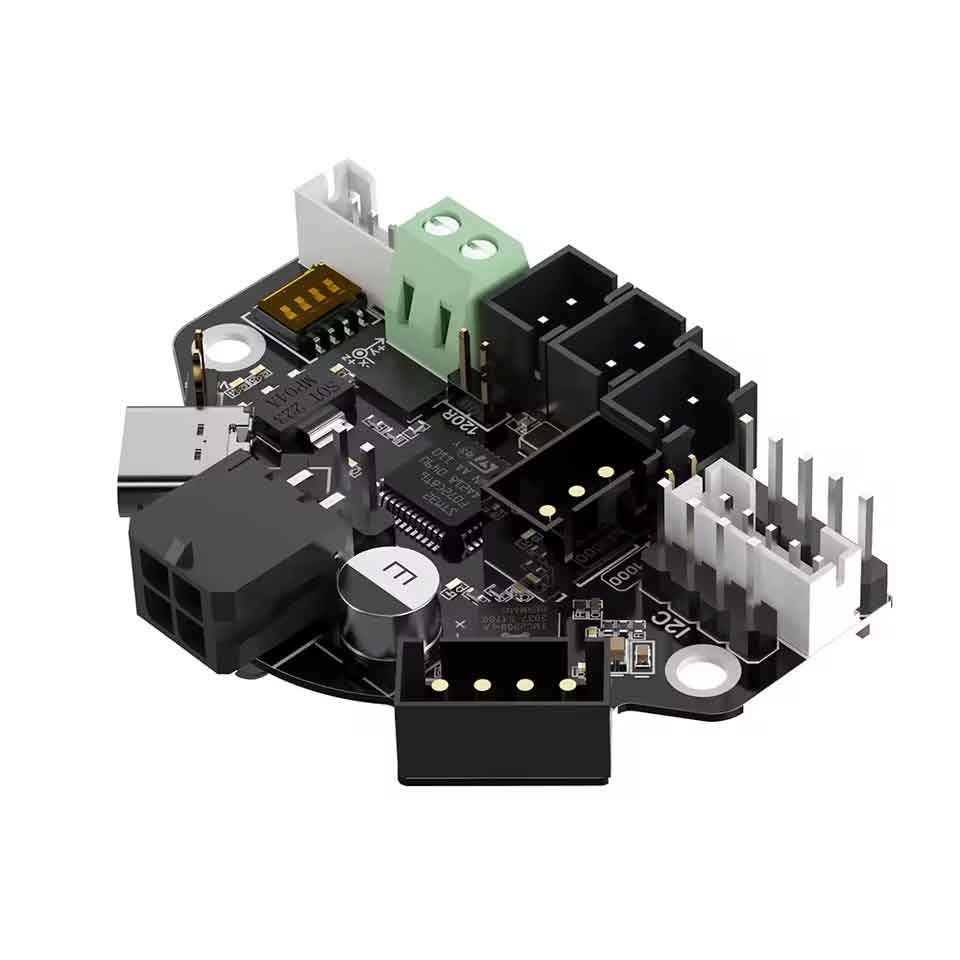

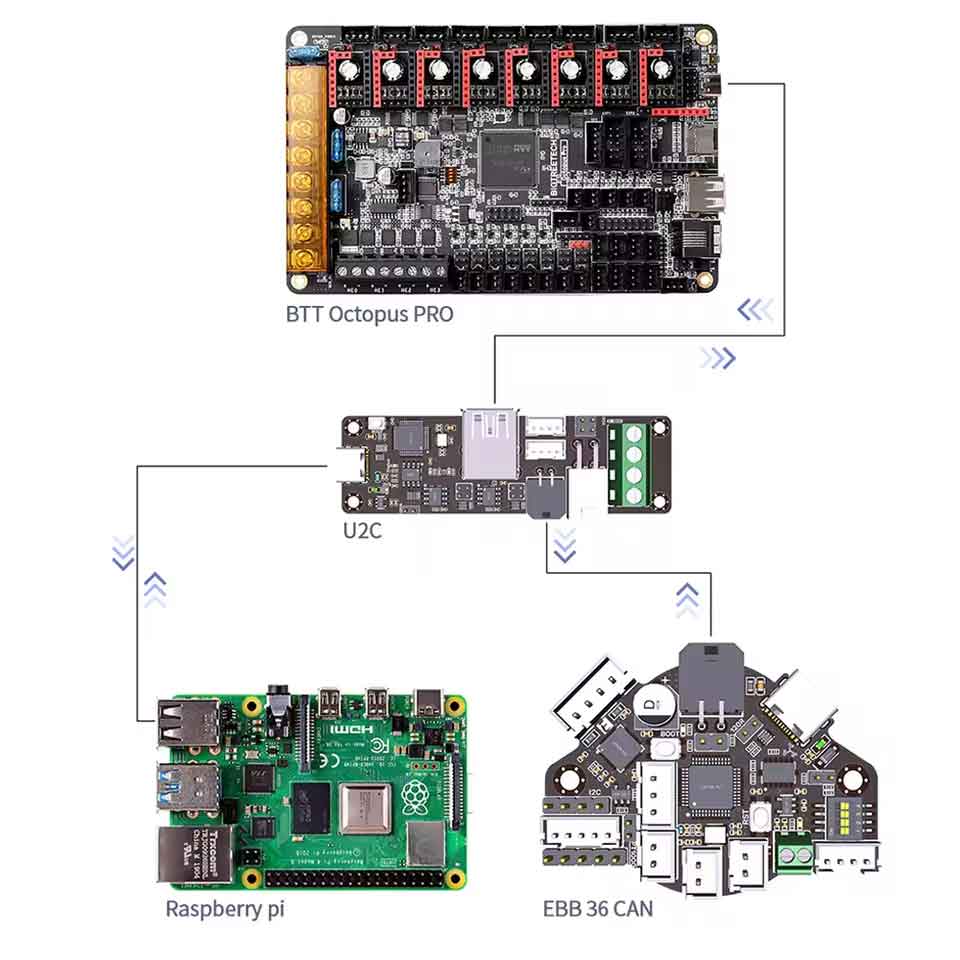

EBBの紹介： EBB = エクストルーダーブレイクアウトボード BIGTREETECH EBB42 CANは、42インチのエクストルーダーステッピングモーター用に特別に設計されたノズルアダプターボードです。BIGTREETECH EBB36 CANは、36インチのエクストルーダーステッピングモーター用に特別に設計されたノズルアダプターボードで、深?ビッグツリーテクノロジー株式会社の3Dプリントチームによって発売されました。USBポートまたはCANバス経由で通信できるため、配線が大幅に簡素化されます。 特長： 1. BOOTボタンとRESETボタンは予備として用意されており、ユーザーはUSB経由でDFUモードでファームウェアを更新できます。 2. サーミスタに保護回路を追加することで、加熱ロッドからのリーク電流によるメイン制御チップの焼損を防止します。 3. ユーザーはジャンパー線を介してサーミスタのプルアップ抵抗値を選択できるため、PT1000（2.2Kプルアップ抵抗）をサポートし、DIYに便利です。 4. ジャンパーキャップを使用してUSBを接続すると電源が投入され、メインコントロールボードのDC-DCとUSB 5Vを効果的に分離します。 5. 予備のI2Cインターフェースにより、フィラメントの断線や詰まりを検出し、その他のDIY機能をサポートします。 6. 加熱ロッドとファンポートにアンチフライバックダイオードを追加し、逆電圧によるMOSチューブの焼損を効果的に防止します。 7. 電源インターフェースのアンチリバース接続保護により、DIY中に誤って電源ラインを逆接続した場合のマザーボードの焼損を防止します。 8. オンボードのMAX31865は、PT100/PT1000の2線式または4線式を選択できます。 9. CANまたはUSB経由の通信をサポートします。 CANの終端抵抗120Ωはジャンパーキャップで選択でき、CAN拡張インターフェースを確保できます。 10. USBポートに搭載されたESD保護チップは、USBポートの静電気によるメインコントロールボードの故障を防ぎます。 11. アダプタボードには、DIYに必要な端子、メスリード、両方向スタッド、ネジが付属しており、お客様のDIYニーズに大きく応えます。 BTT EBB CANの詳細については、画像8の2次元バーコードで確認して下さい。 U2Cの紹介： BIGTREETECH U2Cは、Raspberry PiのUSBポートをCANバスに変換し、3Dプリント用マザーボード、BIGTREETECH EBB35/36/42 CANなどの製品をCANバス経由で接続できるUSB-CANバスモジュールです。このボードには様々な形式のCANインターフェースが搭載されており、様々なボードとの接続に便利です。 CANバスは産業用制御分野において多くの利点があるため、当社はこのUSB-CANモジュールを開発しました。CANバスは伝送距離が長く、多数のノードを搭載できるため、マザーボード、EBB、その他の拡張ボードを同じCANバスに同時に接続できます。 特長 1. CANバス接続、長距離データ伝送、強力な耐ノイズ性、優れたリアルタイム性能、高い信頼性に対応しています。 2. PCB表面にはENIGプロセスを採用しています。 3. TYPE-Cポートは静電気によるハードウェアの損傷を防ぐESD保護機能を備えています。 4. SWDまたはハードウェアDFUによるマザーボードのファームウェアアップデートに対応しています。 5. CANインターフェースは1つだけではありません。 B1GTREETECH EBB36/42 CANバス 用途：Klipper拡張デバイスの接続用。Klipper公式サポートはまもなくSTM32GOB1CBT6に対応します。2つのチップはランダムに出荷されます。オンボードTMC2209ドライバ エクストルーダー用。2線式または4線式のPT100またはPT1000（MAX31865）をサポート。 CANの120Ω端子抵抗はジャンパーキャップで選択可能。イルミネーション用のRGBポートを確保。ジャンパーキャップでUSBからマザーボードへの電源供給を選択。BIGTREETECH U2C V1.0 & BIGTREETECH U2C V1.1 CAN OUT*インターフェースを追加しました。マザーボードのUSBポートに接続するなど、CANトランシーバーを搭載していないCAN機能搭載のインターフェースに接続できます。取り付け 35/36/42mmモーターに対応。 ショートを防ぐため、ピンヘッドを挟まないようにご注意ください。マザーボードの金属に接触している部分。サイズ図配線図 検索キーワード 3Dプリンターパーツ CANバス ステッピングモーター Klipperファームウェア PT100センサー ホットエンド Ender3対応 プリンターアクセサリー EBB36ボード モータードライバー 温度制御 CAN通信 ヘッドツール プリンター制御 基板パーツ 熱電対 温度センサー 3Dプリンター部品 制御ボード エクストルーダー 電子基板 プリンターアップグレード CAN接続 ホットエンドツール プリンターDIY 温度測定 エクストルーダーパーツ 制御モジュール 精密制御 プリンター改造 ボードモジュール CAN制御 3D印刷モーター ファームウェア対応 プリンター改善 温度管理 プリンター電子部品 クローズドループ 印刷精度向上 DIYプリンター部品 熱管理パーツ 精密印刷 パーツアップグレード 制御システム モータ制御
