[ ショップ名 ] 田中電気マーケット 楽天市場店

[ 現在価格 ] 35816 円 (税込)

[ PRポイント ]

[ 商品説明 ]

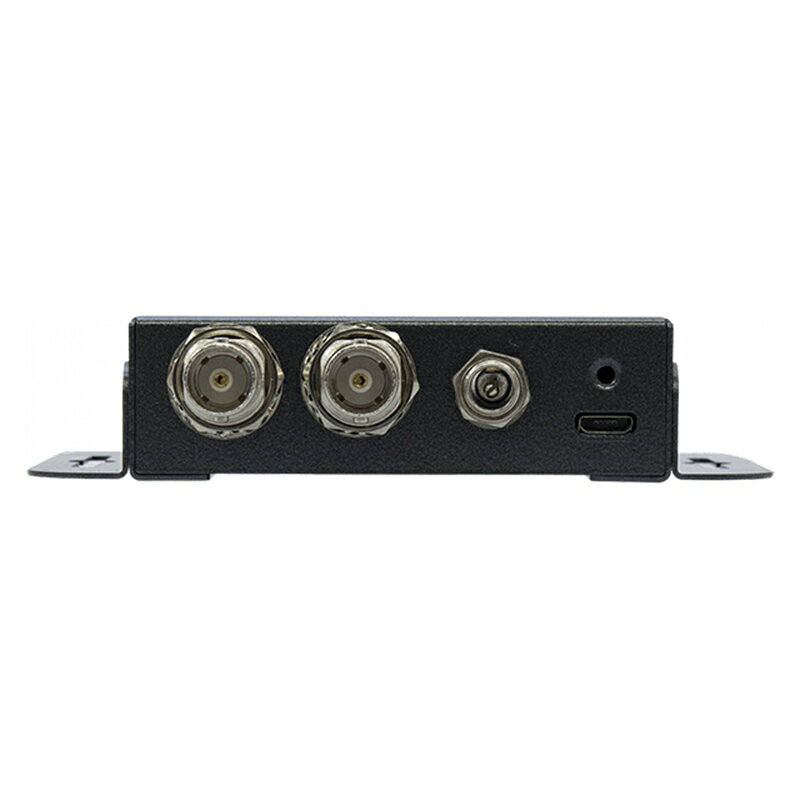

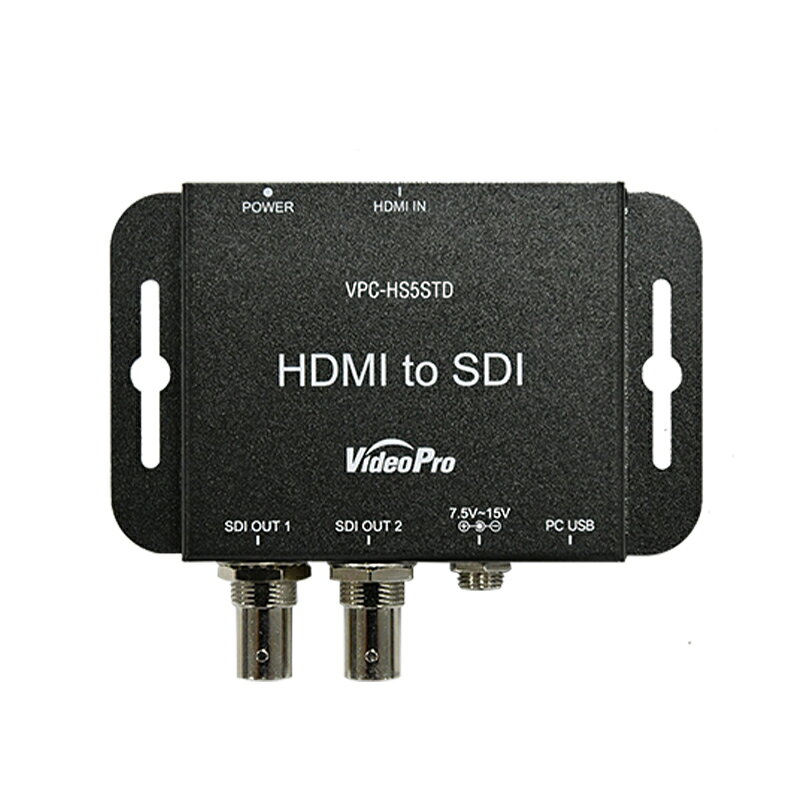

【機能】 ●HDMI端子に入力された信号を、SDI端子2本に同時出力します。 ●SD-SDI,HD-SDI,3G-SDILevelA、3G-SDILevelB 信号を出力可能です。 ●オーディオは再サンプル機能により、48KHzに変換され出力されます。 ●USB給電に対応。 ●ACアダプタ及びUSB給電による電源2重化に対応。 ●取り付け金具が着脱可能。 ●RoHS指令準拠 ※スタンダードモデルです。HDMI入力がない場合、SDI出力の信号が出ません。 ※HDCP（著作権保護）のかかった信号は入力できません ※詳細設定やファームウェアのアップデートにはマイクロUSBケーブルとWindowsを搭載したPCを別途ご用意いただく必要があります。 　また、従来機種のミニUSB端子とは異なりますのでご注意願います。 ※VPC-HS5STDとVPC-HS3STDにはファームウェアの互換性がありません ※VPC-HS5STDは、VPC-HS3STDの後継モデルです。 【製品詳細】 フロントパネル 1. SDI出力コネクタ 変換されたSDI信号が出力されます。どちらのコネクタも同じ信号が出力されます。 2. 電源ジャック 付属のACアダプタを接続します。 3. Micro-B USBコネクタ PCと接続してファームアップ・機器の設定に使用します。またUSB 5Vバスパワーによる給電が可能です。 4. USBケーブルクランプ用ネジ穴 付属のケーブルクランプを取付けて、USBケーブルの抜け止めになります。 リアパネル 1. HDMI入力コネクタ 変換するHDMI信号を入力します。 2. LED 機器・入力信号の状態を表示します。 3. USBケーブルクランプ用ネジ穴 付属のケーブルクランプを取付けて、USBケーブルの抜け止めになります。 サイドパネル 1. 筐体ブラケット 筐体固定用のブラケット金具で、取り外しが可能です。 【仕様】 HDMI入力 HDMI Ver.1.3a、HDCP非対応、CEC非対応, DeepColor非対応、色空間 RGB/ YCbCr444/ YCbCr422対応 SDI出力 3G-SDI Level A Direct image format mapping (SMPTE 425M) 3G-SDI Level B-DL SMPTE ST372 Dual Link mapping (SMPTE 425M) HD-SDI (SMPTE 292M) SD-SDI (SMPTE 259M) SDI出力対応フォーマット SD-SDI : 720x480i59.94, 720x576i50, HD-SDI : 1280x720p59.94/p60/p50, 　 1920x1080i59.94/i60/i50, 　 1920x1080p23.98/p24/p25/p29.97/p30, 3G-SDI Level A : 1920x1080p59.94/p60/p50 3G-SDI Level B-DL : 1920x1080p59.94/p60/p50 ※3G-SDI Level A 、Level B-DLの選択はBoxCenterにて設定する ※3G-SDI Level B-DS 2xSMPTE ST292-1(HD-SDI) dual-stream mapping非対応 HDMI入力対応フォーマット SD : 720x480i59.94, 720x576i50, HD: 1280x720p59.94/p60/p50 　 1920x1080i59.94/i60/i50, 　 1920x1080p23.98/p24/p25/p29.97/p30, 3G : 1920x1080p59.94/p60/p50 オーディオ入力 HDMIエンベデッド・オーディオ（LPCM, Max.8ch, サンプリング周波数 32 to 192kHz ※48kHzへリサンプル） オーディオ出力 SDIエンベデッド・オーディオ（LPCM Max.8ch,48kHz） 入出力遅延 最大2ライン 推奨SDIケーブル ・RG6(5CFB相当) 75Ωの場合 3G: 最大100m / HD: 最大170m / SD: 最大400m ・RG59(3C2V相当) 75Ωの場合 3G: 最大86m / HD: 最大 120m / SD: 最大 280m ※RG6:CANARE L-5CFB, RG59:Belden 9275にて測定 ※最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。 入力端子 HDMI Type A　x 1系統 出力端子 SDI(75Ω BNC) x 2 USBコネクター USB Micro-B x 1 HDMI コネクター TYPE A ［19-pin female］ ケース SECC 外形サイズ 63.6（W）× 103.6（D）× 22.5（H）mm （ブラケット含む） 質量 188g 電源(ACアダプタ給電) ACアダプタ：AC100〜240V / DC12V 最大210mA 電源(USB給電) USBバスパワー+5V 最大460mA 消費電力 2.99W(ACアダプタ含む) 動作温湿度範囲 0〜50℃, 20〜80%RH ※結露なきこと 保存温湿度範囲 -20～60℃、5～90％ RH ※結露なきこと 付属品 ●VPC-HS5STD本体x1 ●取扱説明書x1 ●専用ACアダプタ（日本国内仕様）x1 ●ブラケットx2（本体に付属） ●ケーブルクランプx2(HDMI,USBケーブル用) ※電源はACアダプタ給電が優先されます。 【応用例：SDIケーブルの延長】 VideoProを使用した、SDIケーブルの延長方法： HDMIでは標準で5mまでしかケーブル長を伸ばすことができません。 特殊な機材を使用することで延長することは出来ますが、VideoProを使用してHDMIからSDIに変換すれば、安価な同軸ケーブルでケーブル延長を行う事が出来ます。
