[ ショップ名 ] 防犯設備のセキュリティストア

[ 現在価格 ] 19800 円 (税込)

[ PRポイント ]

屋内天井用パッシブセンサー スポット警戒 ブラック 黒い天井に調和する目立たないデザイン 出入口の通過検知に最適 安定した検知性能の赤外線センサー

[ 商品説明 ]

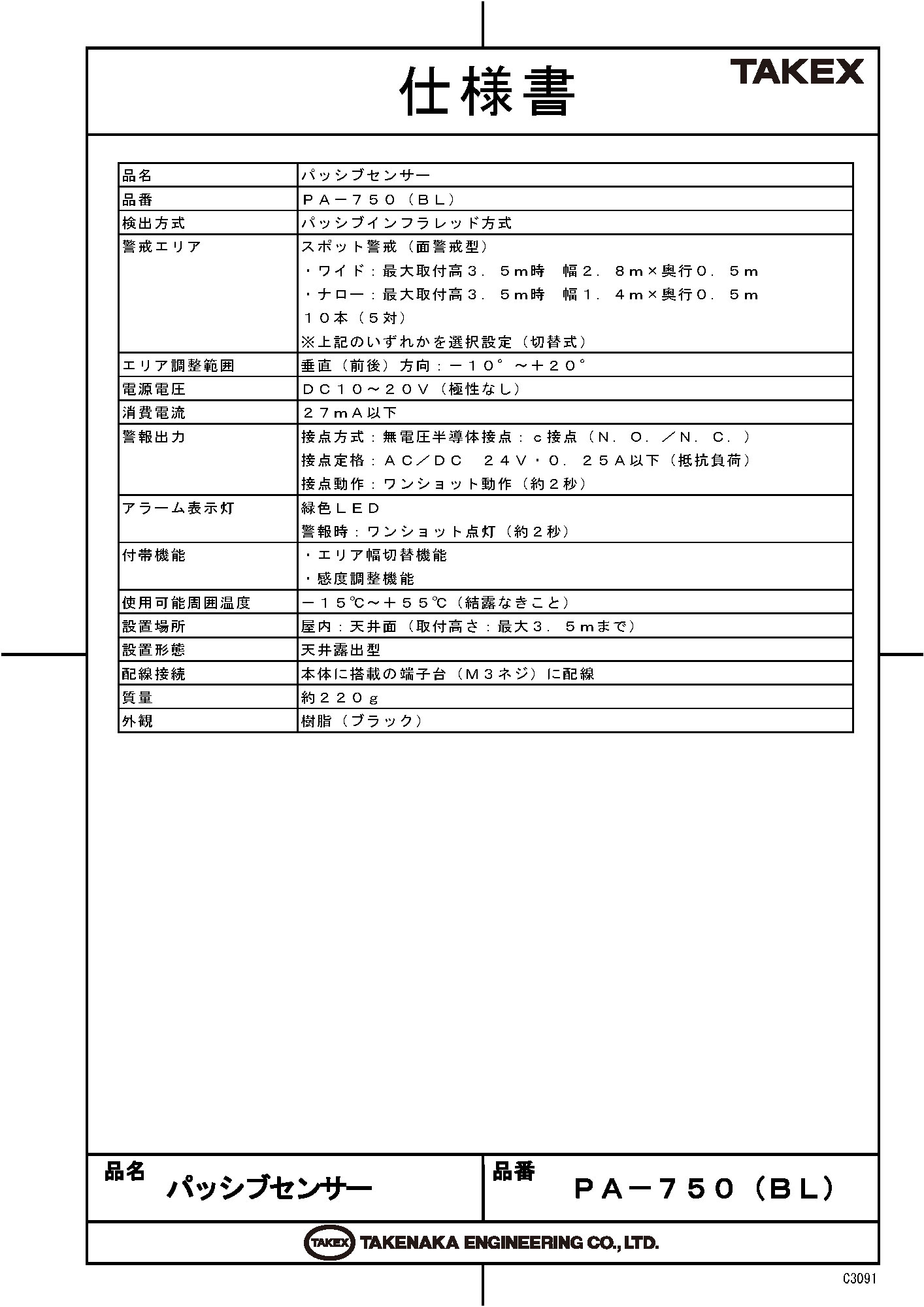

竹中エンジニアリング (TAKEX) パッシブセンサーPA-750(BL) 天井露出型 ブラック【製品種別】 パッシブセンサー ／ スポット警戒 ／ 屋内・天井面専用【筐体カラー】 ブラック（ダークトーンの天井に最適）■ 商品概要本製品は、出入口や特定の通路などのスポット警戒に特化した屋内用パッシブセンサーです。人体から放射される遠赤外線の変化を捉え、横切る動きを確実に検知します。格調高いブラックの筐体デザインを採用しており、神社仏閣やブティック、飲食店など、空間の美観を損ないたくないダーク調の天井面への設置に最適です。 ◆ 型番： PA-750(BL) ◆ 方式： パッシブインフラレッド (PIR) 方式 ◆ 主な用途： 出入口・通路の通過検知、店舗やオフィスでのスポット警戒 ◆ 設置場所： 屋内天井面（最大取付高さ 3.5m） ◆ 電源 / 信号出力： DC10V～20V / 無電圧半導体接点（c接点） ■ この製品が向いている用途・店舗・オフィスの出入口での入退室・通過検知・特定の通路や窓際におけるスポット（カーテン）警戒・ブティック、飲食店などデザイン性が求められる空間の防犯・神社仏閣などの木目・ダーク調の天井面への設置■ 導入前に確認したいポイント・天井の最大取付高さが3.5m以内であることをご確認ください。・エアコンの温風・冷風が直接当たらない環境に設置してください。・直射日光や強い照明が検知窓に当たらないよう配置してください。・検知エリア内にガラスや透明樹脂の障害物がないこと（赤外線が透過しないため死角となります）。■ 製品の特長1. スポット警戒（カーテン警戒）テクノロジー一般的な広角センサーとは異なり、直下に対してスリット状（カーテン状）の検知ゾーンを10本（5対）照射する「スポット警戒型」のセンサーです。特定の範囲に限定して警戒エリアを構成するため、窓際や出入口など、対象者が「横切る」動きをする場所での検知に極めて優れています。2. 空間に調和するブラックデザインダウンライトを思わせる格調高いデザインに加え、筐体色にブラックを採用しています。従来の白色センサーでは目立ってしまっていた、ダークカラーの天井面や木目の深い意匠を持つ環境でも、建築物の美観を損なうことなく防犯設備を導入できます。3. 現場での確実な調整が可能なアナログフェイルセーフ設計マイコン制御の複雑な設定に依存しない純粋なハードウェア制御を採用しています。これにより、停電などでの「設定の揮発リスク」がなく、電源の再投入で即座に完全に同じ状態で復帰します。高いフェイルセーフ性と堅牢性を担保し、長期にわたる安定運用を実現します。 【選定時に評価したい強み】 ・無接点リレーによる長寿命： 物理的な接点の摩耗や溶着が発生しない「無電圧半導体接点（ソリッドステートリレー）」を採用。過酷な環境下でも安定した信号出力を約束します。 ・ワンタッチのエリア幅切替： 通路幅に合わせて、検知エリア幅を「ワイド（最大2.8m）」と「ナロー（最大1.4m）」から物理レバーで瞬時に切り替え可能です。 ・きめ細かなエリア角度調整： 垂直（前後）方向へ -10°～+20° の間で、12段階（1ピッチ2.5°）の精緻な角度シフトが可能です。 ・感度調整ボリューム内蔵： 設置環境での温度変化やノイズ状況に応じて、H（ハイ）～L（ロー）のアナログ微調整が行え、誤報リスクを低減できます。 ■ 施工・設置ガイドと技術情報誤報や失報を防ぐため、設置環境の選定と配線仕様の遵守が重要です。本機は強電線（AC100V等）との架空配線は誘導ノイズの原因となるため避けてください。また、ペットや自動掃除ロボットなどの熱源が通過する場所への設置は非推奨です。▼ LED表示・動作状態 状態 LED（緑色）の挙動 内部プロセスの解説 通電直後 点灯または明滅 ウォームアップ（約20秒）。回路安定化のため警報は出力されません。 待機時 消灯 背景温度と赤外線量が安定している正常な状態です。 検知時 点灯（約2秒） 遠赤外線の変化を捕捉。警報出力（リレー動作）と同期します。 ▼ 配線・端子仕様 (M3ネジ端子台) 端子番号 名称 機能・詳細仕様 [1] [2] 電源 DC10V～20V（極性なし）。AC電源は接続不可。 [3] COM 警報出力（共通接点）。無電圧半導体接点。 [4] N.C. 警報出力（常時閉）。防犯用途の基本接続。 [5] N.O. 警報出力（常時開）。カメラ起動や照明連動用。 ▼ トラブルシューティング 現象 推定される原因 処置・確認事項 全く動作しない 電圧低下/断線 端子間の電圧（DC10-20V）をテスターで測定。 動作が不安定 エリア設定/障害物 エリア角度を再調整。検知内のガラス等を除去。 誤報が発生する 直射光/温度変化 太陽光を遮光。エアコンの風向をセンサーから外す。 ■ 製品仕様 品名パッシブセンサー 品番PA-750（BL） 検出方式パッシブインフラレッド方式 警戒エリアスポット警戒（面警戒型）ワイド：幅2.8m×奥行0.5m（高さ3.5m時）ナロー：幅1.4m×奥行0.5m（高さ3.5m時） エリア調整範囲垂直（前後）方向：－10°～＋20°（12段階） 電源電圧DC10～20V（極性なし） 消費電流27mA以下 警報出力無電圧半導体接点：c接点（N.O.／N.C.）AC／DC 24V・0.25A以下（抵抗負荷） アラーム表示灯緑色LED（警報時 約2秒点灯） 使用周囲温度－15℃～＋55℃（結露なきこと） 設置場所屋内：天井面（取付高さ：最大3.5mまで） 外観・質量樹脂（ブラック） ／ 約220g■ よくある質問 (FAQ)Q：PA-750(BL)はどのような用途に向いていますか？A：出入口や通路など、対象者が横切る動きをする場所のスポット警戒に最適です。ブラック筐体のため、デザイン性を重視する店舗や神社仏閣の暗い天井への設置に向いています。Q：最大でどのくらいの高さの天井に設置できますか？A：屋内の天井面で、最大3.5mの高さまで設置可能です。Q：エアコンの近くに設置しても問題ありませんか？A：急激な温度変化による誤報の原因となるため、エアコンの温風や冷風が直接当たる場所は避けてください。Q：ペットが通る場所でも使用できますか？A：動物も検知してしまうため、誤報の原因となります。ペットが入らないエリアに設置してください。Q：検知エリアの幅はどのように調整できますか？A：内部の「エリア幅切替レバー」で、ワイド（2.8m幅）とナロー（1.4m幅）を物理的に切り替え可能です。Q：検知エリアの角度調整は可能ですか？A：はい。垂直（前後）方向へ -10°から+20°の範囲で、12段階の微調整が可能です。Q：警報出力の接点方式を教えてください。A：無電圧半導体接点（c接点：N.C.およびN.O.）を採用しています。摩耗がなく長寿命です。Q：AC100V電源を直接接続できますか？A：できません。故障の原因となりますので、必ずDC10V～20Vの電源をご使用ください。Q：ガラス越しにいる人を検知することはできますか？A：できません。遠赤外線はガラスを透過しないため、センサーから見て死角となります。Q：電源を入れてもすぐに動作しません。A：電源投入後の約20秒間はウォームアップ期間のため動作しません。20秒以上経過してから確認してください。PA-750(BL)は、天井設置型のパッシブセンサーで、出入口や通路のスポット警戒に最適です。ワイド・ナローのエリア幅調整機能と3°×10段階・30°の角度調整が可能。感度調整ボリュームを搭載し、環境に応じた微調整が可能です。ブラック仕様で美観を損ねず、格調高いデザインです。
