[ ショップ名 ] ミナトワークス

[ 現在価格 ] 328200 円 (税込)

[ PRポイント ]

【直送品】【返品不可】【代引不可】【法人限定】【一部地域配送不可】[道板][r21][s9-039]

[ 商品説明 ]

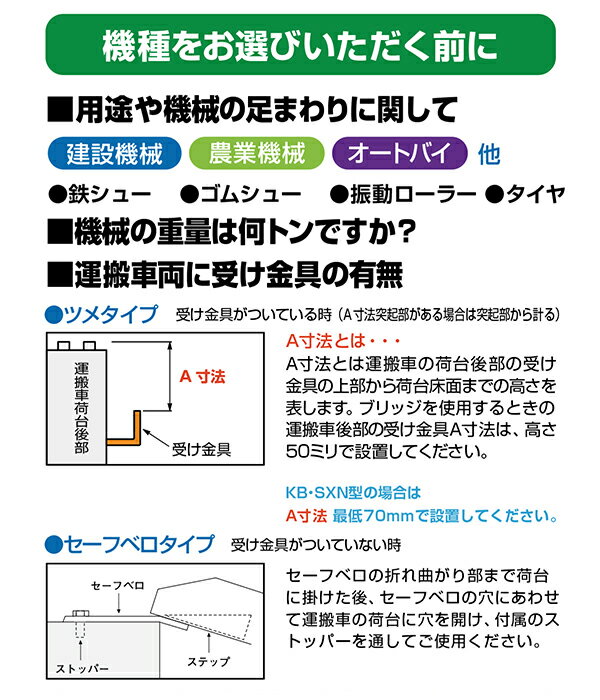

商品の性質上、ダンボールなどで梱包はされておりません。 配送中に多少の擦り傷がつく場合がございます。あらかじめご了承ください。 昭和ブリッジ アルミブリッジ SXN 小型・中型・大型建機用。鉄シュー・ゴムシュー兼用。 新設計アングルで重量建機をバックアップします。 SXN-360-30-5.0 ■フレーム長：360cm ■有効幅：30cm ■最大載荷重：5.0t/セット 型式の読み方 型式だけである程度の商品の仕様が分かるようになっています。 読み方は以下の通りです。 フック形状 荷台から受け金具までの長さを計測し、もっとも近いものを図から選んでください。 45×45×5cm以上のアングル等で受け金具を作成してください。 SXNシリーズ一覧 最大積載荷重 品名 フック 自重kg/本 一本あたりの寸法 mm 有効長 全幅 有効幅 全高 フレ-ム高 3.0t/セット SXN-180-24-3.0 A/B/特 16.1 1800 240 240 125 95 SXN-220-24-3.0 19.1 2200 240 240 SXN-300-24-3.0 A/B/C/特 31.0 3000 240 240 160 130 SXN-300-30-3.0 37.2 300 300 SXN-360-24-3.0 35.2 3600 240 240 SXN-360-30-3.0 42.3 300 300 4.0t/セット SXN-180-24-4.0 A/B/C/特 17.5 1800 240 240 160 130 SXN-220-24-4.0 21.5 2200 SXN-300-24-4.0 30.4 3000 SXN-300-30-4.0 36.5 3000 300 300 SXN-360-24-4.0 40.8 3600 240 240 SXN-360-30-4.0 49.0 3600 300 300 5.0t /セット SXN-180-24-5.0 A/B/C/特 19.1 1800 240 240 160 130 SXN-220-24-5.0 23.9 2200 SXN-300-24-5.0 35.0 3000 SXN-300-30-5.0 42.0 3000 300 300 SXN-360-24-5.0 45.6 3600 240 240 SXN-360-30-5.0 54.7 3600 300 300 7.0t /セット SXN-220-30-7.0 B/C/特 42.8 2200 300 300 200 170 SXN-300-30-7.0 45.9 3000 10t /セット SXN-220-30-10 B/C/特 36.6 2200 SXN-300-30-10 65.0 3000 12t /セット SXN-220-30-12 B/C/特 40.3 2200 SXN-300-30-12 68.0 3000 15t /セット SXN-220-30-15 B/C/特 59.1 2200 SXN-300-30-15 76.6 3000 20t /セット SXN-220-30-20 B/C/特 59.1 2200 ※ご指定のない場合のフック形状は、3t〜5tは(B)、7t〜20tは(C)の出荷となります。 ※(特)は特注フックです。(B)、(C)に該当しない場合は、ブリッジ選定資料を参考に寸法を指定してください。最適なフックを特注で製作します。
