[ ショップ名 ] ANGEL HAM SHOP JAPAN

[ 現在価格 ] 2418 円 (税込)

[ PRポイント ]

磁気吹消機構を内蔵した直流電流専用スイッチ！！

[ 商品説明 ]

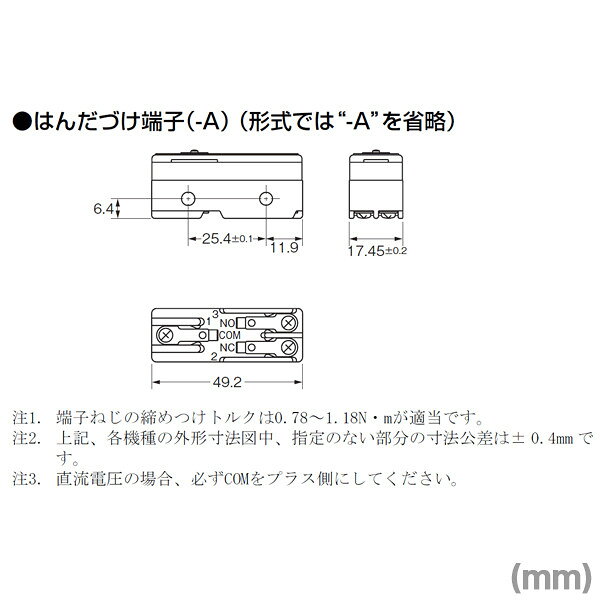

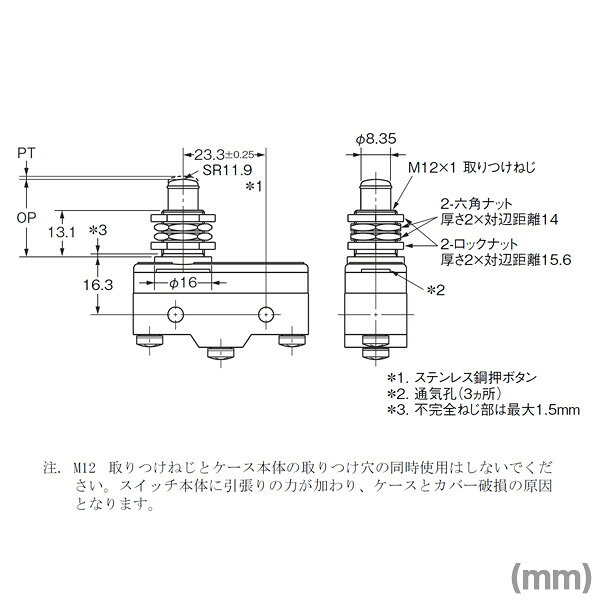

定格 [アクチュエータ] パネル取り付け押ボタン形(φ8.35・SUS押ボタン) [感度] 標準 [動作形] 一般形 [動作方式] スナップアクション [スイッチ機構] 自己復帰機構 [接触形式] 単極双投形 [接点構成] 1c [接点間隔] 0.9mm [端子仕様] はんだづけ端子 [負荷] 一般負荷 [定格通電電流] 10A [開閉能力(AC)無誘導負荷] 定格電圧: AC125V / 抵抗負荷: 10A(NC) 10A(NO) / ランプ負荷: 3A(NC) 1.5A(NO)定格電圧: AC250V / 抵抗負荷: 3A(NC) 3A(NO) / ランプ負荷: 1.5A(NC) 0.75A(NO) [開閉能力(AC)誘導負荷] 定格電圧: AC125V / 誘導負荷: 7.5A(NC) 6A(NO) / 電動機負荷: 5A(NC) 2.5A(NO)定格電圧: AC250V / 誘導負荷: 2A(NC) 1.5A(NO) / 電動機負荷: 2A(NC) 1.5A(NO) [開閉能力(DC)無誘導負荷] 定格電圧: DC8V / 抵抗負荷: 10A(NC) 10A(NO) / ランプ負荷: 3A(NC) 1.5A(NO)定格電圧: DC14V / 抵抗負荷: 10A(NC) 10A(NO) / ランプ負荷: 3A(NC) 1.5A(NO)定格電圧: DC30V / 抵抗負荷: 10A(NC) 10A(NO) / ランプ負荷: 3A(NC) 1.5A(NO)定格電圧: DC125V / 抵抗負荷: 10A(NC) 10A(NO) / ランプ負荷: 3A(NC) 1.5A(NO)定格電圧: DC250V / 抵抗負荷: 3A(NC) 3A(NO) / ランプ負荷: 1.5A(NC) 0.75A(NO) [開閉能力(DC)誘導負荷] 定格電圧: DC8V / 誘導負荷: 10A(NC) 10A(NO) / 電動機負荷: 5A(NC) 2.5A(NO)定格電圧: DC14V / 誘導負荷: 10A(NC) 10A(NO) / 電動機負荷: 5A(NC) 2.5A(NO)定格電圧: DC30V / 誘導負荷: 10A(NC) 10A(NO) / 電動機負荷: 5A(NC) 2.5A(NO)定格電圧: DC125V / 誘導負荷: 7.5A(NC) 6A(NO) / 電動機負荷: 5A(NC) 2.5A(NO)定格電圧: DC250V / 誘導負荷: 2A(NC) 1.5A(NO) / 電動機負荷: 2A(NC) 1.5A(NO) [開閉能力説明] ランプ負荷とは10倍の突入電流を有するもの。 誘導負荷とは力率0.4以上(AC)、時定数7ms以下(DC)のもの。電動機負荷とは6倍の突入電流を有するもの。 [許容突入電流] 常時閉路(NC): 30A常時開路(NO): 15A [周囲温度範囲] 使用時: -25〜+80℃保存時: -25〜80℃(ただし、氷結、結露のないこと) [周囲湿度範囲] 使用時: 35〜85% RH保存時: 35〜85% RH(ただし、氷結、結露のないこと) 性能 [許容操作速度] 1mm/s〜1000mm/s [許容操作頻度(機械的)] 240回/分以下 [許容操作頻度(電気的)] 20回/分以下 [接触抵抗] 15mΩ以下(初期値)測定方法はDC6〜8V、1Aの電圧降下法による [絶縁抵抗] 同極端子間: 100MΩ以上充電金属部とアース間: 100MΩ以上各端子と非充電金属部間: 100MΩ以上(DC500Vメガにて セパレータ使用) [耐電圧] 同極端子間: AC1,500V充電金属部とアース間: AC1,500V各端子と非充電金属部間: AC1,500V(50/60Hz 1min セパレータ使用) [機械的耐久性] 100万回以上 [電気的耐久性] 10万回以上(定格負荷) [耐振動(誤動作)] 10〜55Hz 複振幅 1.5mmの連続的変化において自由状態、動作限度位置にて誤動作1ms以内 [耐衝撃(耐久)] 1,000 m/s**2 [耐衝撃(誤動作)] 最大100m/s**2の範囲で自由状態、動作限度位置にて誤動作1ms以内 [保護構造] 一般形IEC60529規格(JEM規格): IP00 [適用規格(UL)] 規格番号: UL508ファイルNo.: E41515 [適用規格(CSA)] 規格番号: CSA C22.2 No.55ファイルNo.: LR21642 [取付方法] ねじ取り付け+リングナット [ケース材質] 熱硬化性樹脂 [質量] 約30g 動作特性 [動作に必要な力(OF)] 規格値 最大 3.14N [もどりの力(RF)] 規格値 最小 0.49N [動作までの動き(PT)] 規格値 最大 0.9mm [動作後の動き(OT)] 規格値 最小 4mm [応差の動き(MD)] 規格値 最大 1.5mm [自由位置(FP)] 規格値 最大 37.4mm [動作位置(OP)] 規格値 32.2±0.8mm
