[ ショップ名 ] オールライト

[ 現在価格 ] 53207 円 (税込)

[ PRポイント ]

【送料無料】 DNL

[ 商品説明 ]

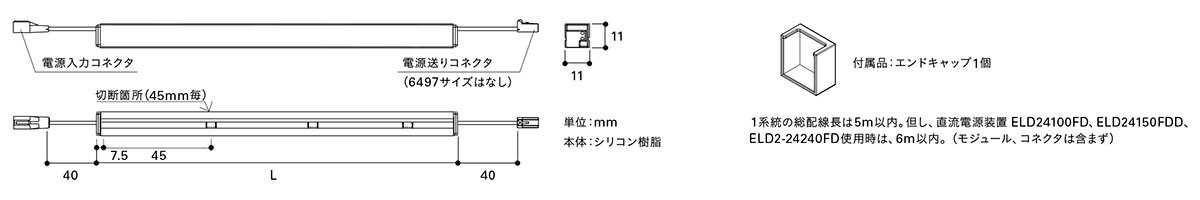

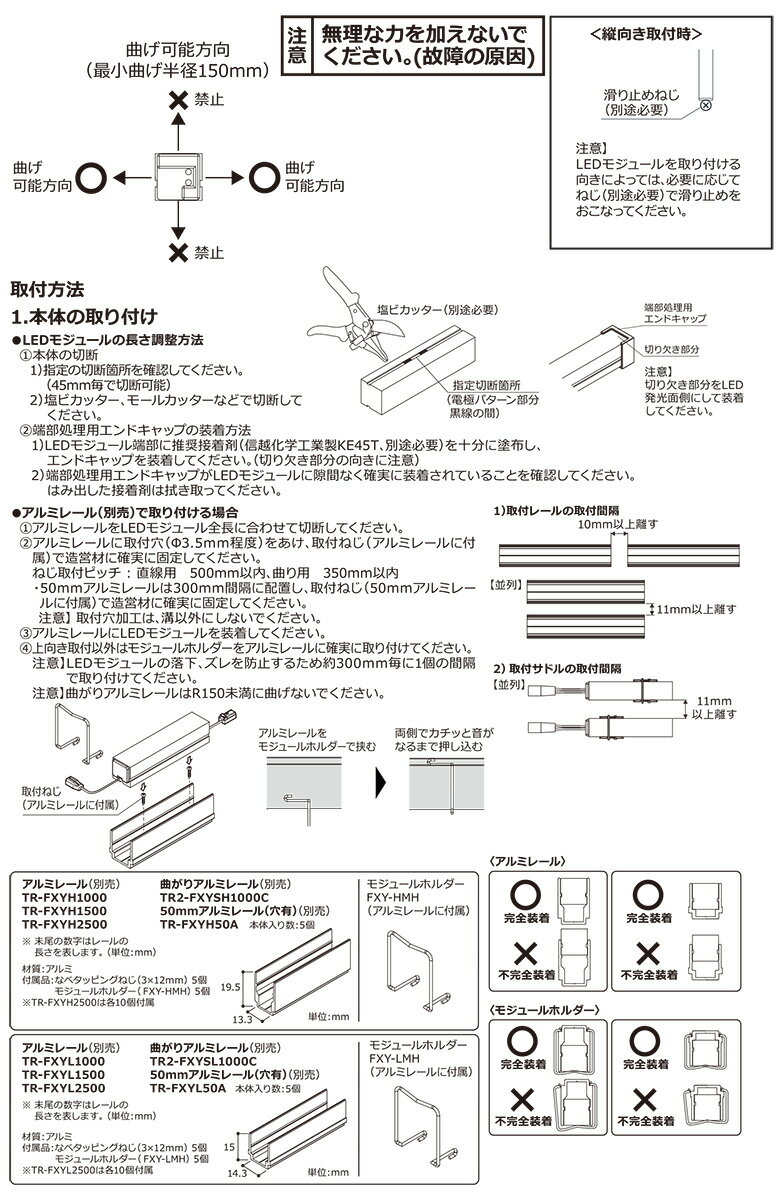

メーカー： DNL / DNライティング　 (旧ダイア蛍光 DAIA 旧ニッポ電機 NIPPO) シリーズ名：棚下・間接照明用LEDモジュール FXCS-LED ※以下のオプション品は別途必要です。 直流電源装置 渡りコードHKL 変換コードHKLW100 コネクタホルダーCFH FXYサドル 透明樹脂サドル（コネクタ収納タイプ） 透明樹脂サドル（低背タイプ） 50mmアルミレール（コネクタ収納タイプ） 50mmアルミレール（低背タイプ） 直線アルミレール（コネクタ収納タイプ） 直線アルミレール（低背タイプ） 透明樹脂レール（コネクタ収納タイプ） 透明樹脂レール（低背タイプ） アルミレール取付サドル 曲がりアルミレール（コネクタ収納タイプ） 曲がりアルミレール（低背タイプ） 調光器（PWM）・段調光アダプタ ※LEDにはバラツキがあるため、発光色、明るさが異なる場合があります。ご了承ください。 ※条件により、実際のカラーと異なって見えることがありますので、ご了承ください。※この商品は電気工事士による取付工事が必要です。　資格を有しない一般消費者は、取付・取替工事を行うことは法律上できません。 ※受注生産品のため、ご注文後2週間ほどお時間をいただきます。 ※受注生産品のため、ご注文後の返品・交換・キャンセルは出来ませんのでご了承ください。 関連キーワード LED間接照明 照明器具 間接光 建築化照明 LED ライト お店用 店舗用 店舗照明 住宅用 ショールーム照明 ディスプレイ照明 調光DNライティング　LEDモジュールFXCS-LED-4472サイドビュー ■特徴 最小曲げ半径100mm 粒無しなので、鏡面仕上げ等粒が気になる設置場所に最適です。 FXCSは横方向に曲げることができます。 FXCS-LED - 1007 N55 　(例) 1 2 3 1.LEDモジュール種別 フレキシブルLEDモジュール サイドビュー 2.長さ 287、512、872、1007、1502、1997、2492、2987、3482、3977、4472、4967、5507、6002、6497の15サイズ 3.光源色 H20=2000K 電球色(高演色型) Ra93 L22=2200K 電球色 Ra85 L25=2500K 電球色 Ra85 L28=2800K 電球色 Ra85 L31=3100K 電球色 Ra85 WW38=3800K 温白色 Ra85 W44=4400K 白色 Ra85 N55=5500K 昼白色 Ra85 ■ 45mm毎で切断可能 ■ 直流電源装置別置 ■ 屋内仕様 ※写真をクリックすると拡大します。 ■取付方法 1.本体の取付け ●LEDモジュールの長さ調整方法 (1)本体の切断 1)指定の切断箇所を確認してください。(45mm毎で切断可能) 2)塩ビカッター、モールカッターなどで切断してください。 (2)端部処理用エンドキャップの装着方法 1)LEDモジュール端部に推奨接着剤(信越化学工業製KE45T、別途必要)を十分に塗布し、エンドキャップを装着してください。(切り欠き部分の向きに注意) 2)端子処理用エンドキャップがLEDモジュールに隙間なく確実に装着されていることを確認してください。 はみ出した接着剤は拭き取ってください。 ●アルミレール(別売)で取り付ける場合 (1)アルミレールをLEDモジュール全長に合わせて切断してください。 (2)アルミレールに取付穴(Φ3.5mm程度)をあけ、取付ねじ(アルミレールに付属)で造営材に確実に固定してください。 ねじ取付ピッチ：直線用500mm以内、曲り用350mm以内 ・50mmアルミレールは300mm間隔に配置し、取付ねじ(50mmアルミレールに付属)で造営材に確実に固定してください。 注意】 取付穴加工は、溝以外にしないでください。 (3)アルミレールにLEDモジュールを装着してください。 (4)上向き取付以外はモジュールホルダーをアルミレールに確実に取り付けてください。 注意】LEDモジュールの落下、ズレを防止するため約300mm毎に1個の間隔で取り付けてください。 注意】曲がりアルミレールはR150未満に曲げないでください。 適合アルミレール：50mmアルミレール(コネクタ収納タイプ)50mmアルミレール(低背タイプ)直線アルミレール1000mm(コネクタ収納タイプ)※1500mm、2500mmもございます。直線アルミレール1000mm(低背タイプ)※1500mm、2500mmもございます。曲線アルミレール(コネクタ収納タイプ)曲線アルミレール(低背タイプ) ※写真をクリックすると拡大します。 ●TFYサドル(別売)を使用してアルミレールTR-FXYLで取り付ける場合 アルミレールで取り付ける手順の(1)、(3)に続けて以下をおこなってください。 (5)TFYサドルを取付ねじ(TFYサドルに付属)で造営材に確実に固定してください。 TFYサドル取付数の目安：1000サイズ以下 2個以上、1500サイズ以下 3個以上、2500サイズ以下 5個以上、曲がり用1000サイズ以下 4個以上 50mmアルミレールは300mm間隔に配置してください。 (6)アルミレールをTFYサドルに装着してください。 注意】曲がりアルミレールを取り付ける場合は、スリット部を避けて取り付けてください。 (7)上向き取付以外はモジュールホルダーFXY-LMHをアルミレールおよびTFYサドルに確実に取り付けてください。 ●樹脂レール(別売)で取り付ける場合 (1)樹脂レールをアルミレールをLEDモジュール全長に合わせて切断してください。 (2)樹脂レールを取付ねじ(樹脂レールに付属)で取付穴を使用して造営材に確実に固定してください。 ねじ取付ピッチ：150mm以内 注意】取付穴を別途あける場合は、レール溝にφ3.5mm程度の取付穴をあけ、バリを取り除いてください。 (3)樹脂レールにLEDモジュールを装着してください。 適合樹脂レール：透明樹脂レール1000mm(コネクタ収納タイプ)※1500mm、2500mmもございます。 透明樹脂レール1000mm(低背タイプ)※1500mm、2500mmもございます。 ※写真をクリックすると拡大します。 ●FXYサドル(別売)で取り付ける場合 (1)FXYサドルは250mm間隔を目安に配置してください。 ・モジュールの浮き、垂れが気になる場合は、必要に応じてサドルを追加してください。 (2)FXYサドルを付属の取付ねじ(低頭タッピングねじ3×16mm)で取付穴を使用して確実に固定してください。 (3)LEDモジュールをFXYサドルに装着してください。 ●FXYHPサドル(別売)、FXYLPサドル(別売)で取り付ける場合 (1)FXYHPサドル、FXYLPサドルは200mm間隔を目安に配置してください。 ・モジュールの浮き、垂れが気になる場合は、必要に応じてサドルを追加してください。 (2)FXYHPサドル、FXYLPサドルを取付ねじ(樹脂サドルに付属)で取付穴を使用して造営材に確実に固定してください。 (3)FXYHPサドル、FXYLPサドルにLEDモジュールを装着してください。 ※写真をクリックすると拡大します。 2.直流電源装置(別売)の接続　※必ず電源を切って下さい。 ●ELD2-2416P、ELD2-2435FD、ELD2430HDBを使用する場合 ・ 専用コードHKL(別売)を必ず使用し下図の通り配線してください。 ・ 調光用直流電源装置と調光器の接続については各調光器の取扱説明書をご覧ください。 ●ELD24100FD、ELD2-24240FD、ELD24320FD、ELD24150FDDを使用する場合 ・ 専用コードHKL(別売)を必ず使用し下図の通り配線してください。 ・ LEDモジュール連結合計長が6500mmを超える場合は、直流電源装置 出力側リード線の末端で分岐してLEDモジュールを接続してください。 ・ 調光用直流電源装置と調光器の接続については各調光器の取扱説明書をご覧ください。 3.電源の供給 すべての作業が終わりましたら電源を入れ、LEDが点灯することを確認してください。 ※写真をクリックすると拡大します。 ※写真をクリックすると拡大します。 ※写真をクリックすると拡大します。 ※写真をクリックすると拡大します。
