[ 商品説明 ]

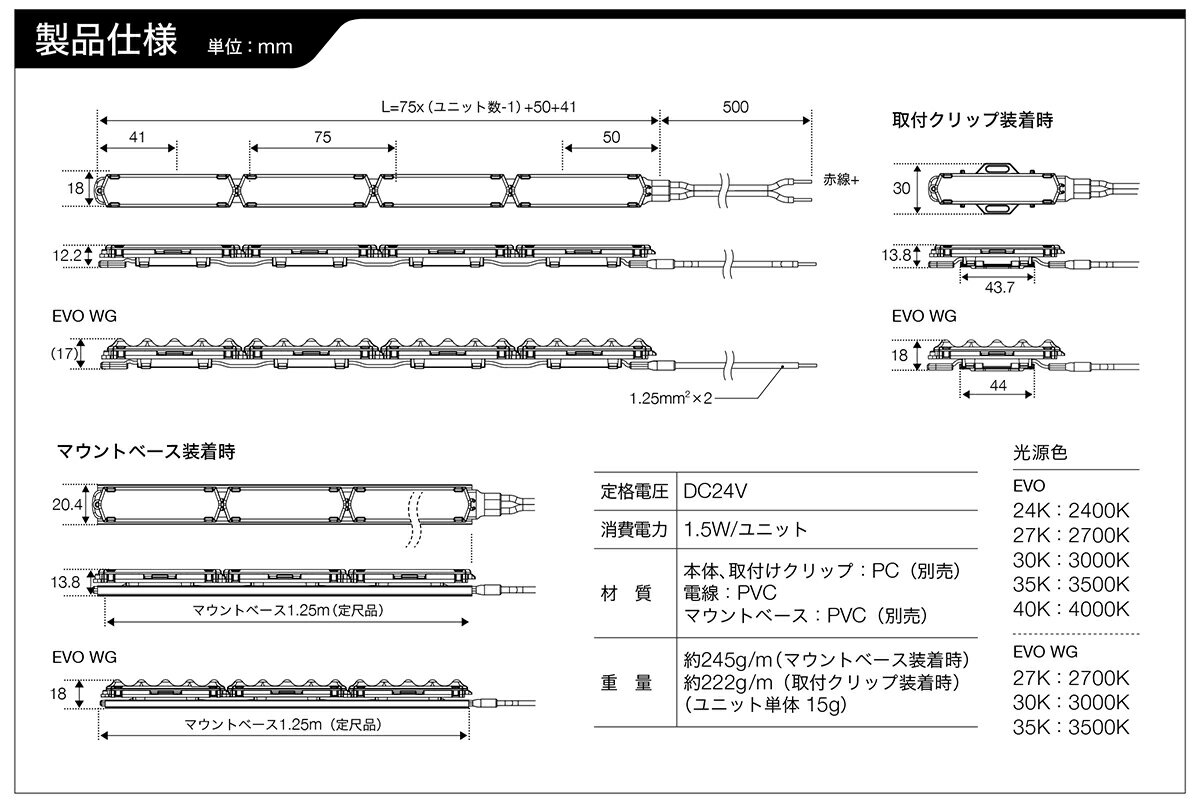

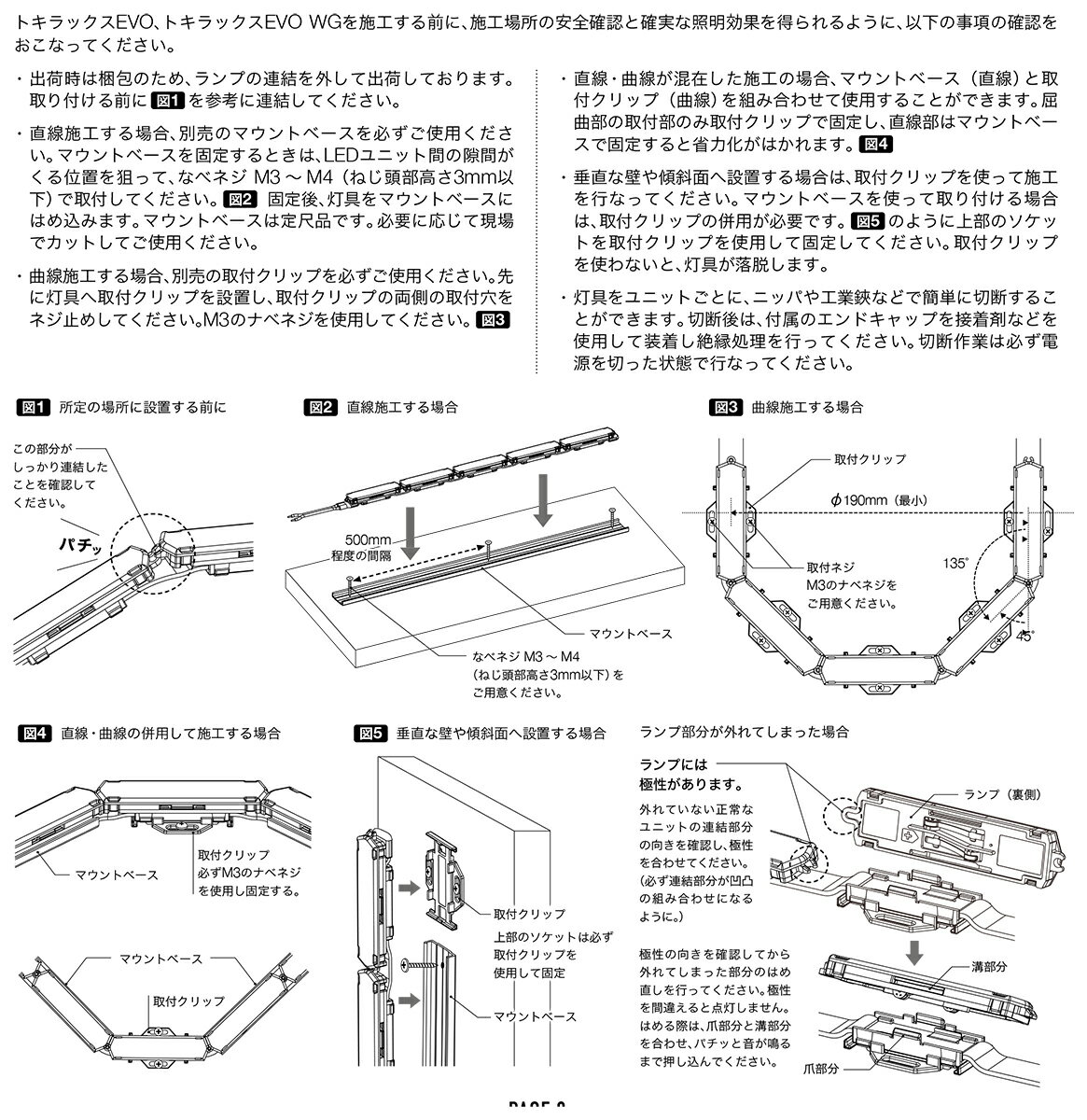

メーカー： TOKI CORPORATION (TOKISTAR)/ トキ・コーポレーション（トキスター） シリーズ名：Tシリーズ　TOKILUX EVO（トキラックスEVO） 1ユニット＝75mm 1ユニット当たりの光源数：5（15mm間隔） 入力電圧：DC24V 消費電力：1.5W/ユニット 色温度：2700K 最大ユニット数：80ユニット（6.0m） 重量：200g/m 設置環境：屋内専用 【電源】 ※必須 LED用直流電源： LPS-120-24B　接続可能ユニット数：80ユニット 【調光器】 ［FF調光器］ 信号線式PWM調光器：LC-PWM FF調光スレーバ：LCFF-TLX-DPJ-24V ［PWM用調光器］ LED直流調光器：LC-DMRJ/A 1chスレーバ：LC-1CH-DPJ PWMコンバータ ※：LC-PWM-SCDPJ ※1chスレーバをPWMコンバータに変更することで、LC-DMRJではなく、市販の蛍光灯PWM信号調光器で調光することができます。 【施工パーツ】 ※必須　※トキラックスEVOWG平行ルーバーの場合は不要 マウントベース1.25m：MC20-1.25m 定尺品:1.25m※モールカッター等でカット可 取付クリップ(10個入)：EVO-CP/10 【オプション】 リード線延長加工：EVO-EP 最大10m(販売単位1m) 両端リード線装着加工(EVO/EVOWG用)：EVO-WTAN(EVO/EVOWG) 両端リード線装着加工(EVOWGCP用)：EVO-WTAN(EVOWGCP) ※長さはユニット数×75mmとなります。数量には必要なユニット数をご入力ください。 （1ユニット＝75mm　最大ユニット数＝80ユニット） 例：10ユニット×75mm＝長さ750mm ※複数台ご注文の場合はユニット数を入力後カートに追加する作業を必要台数分繰り返し行ってください。 本灯具はDC24V専用灯具です。 AC100Vなど定格を超えた電圧がかかると、灯具が破損します。発煙・発火の原因となります。配線には十分に注意してください。 本灯具は一般屋内用器具です。下記のような使用環境、条件下では使用しないでください。 周囲温度が0℃〜40℃の範囲を超える場所 周囲湿度が15〜85%RHの範囲を超える、あるいは結露が生じる場所 粉塵が多い場所、振動が多い場所 可燃性ガス、腐食性ガスなどの発生する場所 （シーリング材を密閉空間で使用した場合、ガスが発生する場合があります。） 浴室など湿気の多い場所 ※1ユニット仕様については価格が異なるため、詳しくは別途ご案内致します。 ※この商品は電気工事士による取付工事が必要です。 資格を有しない一般消費者は、取付・取替工事を行うことは法律上できません。 ※受注生産品のため、納期はお問い合わせください。 ※受注生産品のため、ご注文後の返品・交換・キャンセルは出来ませんのでご了承ください。 関連キーワード LED間接照明 照明器具 間接光 建築化照明 LED ライト 店舗照明 住宅 商業施設 ホテル レストラン リビング 寝室 ベッドルームTOKISTAR間接照明　TシリーズTOKILUX EVO（トキラックスEVO） ■特徴 適応性に富んだ設計でさまざまな現場を支える間接照明 Point01　出際からムラのない、明るい間接照明 LEDのピッチが15mmと短いため、極小スペースに設置しても、ドット感の少ない光を実現。出際から一体感のある、美しい光をお届けします。 また、連結時もピッチを保つ設計となっています。 Point02　コンパクトな設計、曲線施工にも対応 ユニット長さが75mmとコンパクトな設計。ユニットごとにカットすることもでき、現場の納まりに対して細かな調整が行えます。マウントベースを使用した直線施工はもちろん、曲線施工にも対応、多様なシーンで活躍します。 さらにランプ交換にも対応しているため、長くお使いいただけます。 Point03　選べるウォールウォッシャータイプ(WG) こだわりの特殊レンズが、出際から美しく伸びの良い光を実現。画像のように壁面を照らす用途に最適です。その他の用途でお考えの際は、トキラックスEVOをお勧めしています。 ［ライトヴェールとの使い分け］ トキラックスEVOWGは光の陰影を引き立てる演出に適しています。影を作らないグラデーション演出をお求めの際はライトヴェールをご検討ください。 ［ルーバー付タイプも］ グレアが気になる現場には平行ルーバー付タイプもご用意しております。 ※平行ルーバー付タイプ (EVOWGCP)は直線施工のみ対応 EVO - □□K 　（例） 1 2 1.商品 TOKILUX EVO（トキラックスEVO） 2.光源色 24K:2400K 27K:2700K 30K:3000K 35K:3500K 40K:4000K ※長さはユニット数×75mmとなります。数量には必要なユニット数をご入力ください。 （1ユニット＝75mm　最大ユニット数＝80ユニット） 例:10ユニット×75mm＝長さ750mm ※複数台ご注文の場合はユニット数を入力後カートに追加する作業を必要台数分繰り返し行ってください。 ※写真をクリックすると拡大します。 ■本灯具の取り付け トキラックスEVO、トキラックスEVO WGを施工する前に、施工場所の安全確認と確実な照明効果を得られるように、以下の事項の確認をおこなってください。 ・出荷時は梱包のため、ランプの連結を外して出荷しております。取り付ける前に図1を参考に連結してください。 ・直線施工する場合、別売のマウントベースを必ずご使用ください。マウントベースを固定するときは、LEDユニット間の隙間がくる位置を狙って、なべネジ M3〜M4 （ねじ頭部高さ3mm以下）で取付してください。図2 固定後、灯具をマウントベースにはめ込みます。マウントベースは定尺品です。必要に応じて現場でカットしてご使用ください。 ・曲線施工する場合、別売の取付クリップを必ずご使用ください。先に灯具へ取付クリップを設置し、取付クリップの両側の取付穴をネジ止めしてください。M3のナベネジを使用してください。図3 ・直線・曲線が混在した施工の場合、マウントベース（直線）と取付クリップ（曲線）を組み合わせて使用することができます。屈曲部の取付部のみ取付クリップで固定し、直線部はマウントベースで固定すると省力化がはかれます。図4 ・垂直な壁や傾斜面へ設置する場合は、取付クリップを使って施工を行なってください。マウントベースを使って取り付ける場合は、取付クリップの併用が必要です。図5のように上部のソケットを取付クリップを使用して固定してください。取付クリップを使わないと、灯具が落脱します。 ・灯具をユニットごとに、ニッパや工業鋏などで簡単に切断することができます。切断後は、付属のエンドキャップを接着剤などを使用して装着し絶縁処理を行ってください。切断作業は必ず電源を切った状態で行なってください。 ［最小施工寸法の確認］ 埋め込み施工を行う場合は、図6以上のスペースを必ず確保してください。※最小施工寸法は可動角と、機器本体と周囲への熱の影響から算出した寸法です。カットオフやグレアの発生などの光学的影響は考慮しておりません。 ［照射距離の確認］ トキラックスEVO、トキラックスEVO WGの取り付け位置と壁面までの距離は、間接照明用途であれば壁から器具芯で20mm程度あけての設置を推奨します。壁に近づけ過ぎると、強すぎる光の筋などの予期しない照明効果が生じる場合があります。あらかじめ点灯して照明効果の確認をおこなうことを推奨します。 ※写真をクリックすると拡大します。 ※写真をクリックすると拡大します。 ■電源と配線 ・電源から灯具までの距離が遠すぎると正常に点灯しません。 ・電源から灯具までの距離は、電線の太さ、使用する電源によって異なりますので、ご確認ください。 ※写真をクリックすると拡大します。 ■調光時の配線 ［LED直流調光器 LC-DMRJ/A］ ・トキスター製のLED直流調光器LCDMRJ/Aを使用することで、最適な調光点灯が可能です。 ・LED用直流電源への接続可能数を超える場合は、LED用直流電源および1chスレーバを増設することにより同期調光が可能です。電線を延長する場合には、VVF1.6mmを推奨します。 ［PWMコンバータの利用］ ・トキスター製 LC-PWM または市販の信号線式PWM調光器をご使用いただけます。詳細はお問い合わせください。 ・LED用直流電源への接続可能数を超える場合は、LED用直流電源および1chスレーバを増設することにより同期調光が可能です。 調光器にPWMコンバータを直接接続し、2台目以降は1chスレーバを連接してください。 ・灯具電線を延長する場合はVVF1.6mmを推奨します。 ・LED電源の電源入力は調光器の負荷出力に接続してください。　詳しくは使用する調光器の取扱説明書をご確認ください。 ［FF制御調光］ ・ちらつきを完全に抑え、消灯ぎりぎりまでの調光が可能。イベントスペースなど頻繁に動画撮影のある場所、寝室、バーなど調光幅が大きく、暗さの中のあかりを求める場所に最適です。 ・電線を延長する場合には、VVF1.6mmを推奨します。 ・LED電源の電源入力は調光器の負荷出力に接続してください。詳しくは使用する調光器の取扱説明書をご確認ください。 ※写真をクリックすると拡大します。 【電源】 ※必須 LED用直流電源： LPS-120-24B　接続可能ユニット数：80ユニット 【調光器】 ［FF調光器］ 信号線式PWM調光器：LC-PWM FF調光スレーバ：LCFF-TLX-DPJ-24V ［PWM用調光器］ LED直流調光器：LC-DMRJ/A 1chスレーバ：LC-1CH-DPJ PWMコンバータ ※：LC-PWM-SCDPJ ※1chスレーバをPWMコンバータに変更することで、LC-DMRJではなく、市販の蛍光灯PWM信号調光器で調光することができます。 【施工パーツ】 ※必須　※トキラックスEVOWG平行ルーバーの場合は不要 マウントベース1.25m：MC20-1.25m 定尺品:1.25m※モールカッター等でカット可 取付クリップ(10個入)：EVO-CP/10 【オプション】 リード線延長加工：EVO-EP 最大10m(販売単位1m) 両端リード線装着加工(EVO/EVOWG用)：EVO-WTAN(EVO/EVOWG) 両端リード線装着加工(EVOWGCP用)：EVO-WTAN(EVOWGCP)
