[ ショップ名 ] オールライト

[ 現在価格 ] 26235 円 (税込)

[ PRポイント ]

【送料無料】 トキスター 演出照明

[ 商品説明 ]

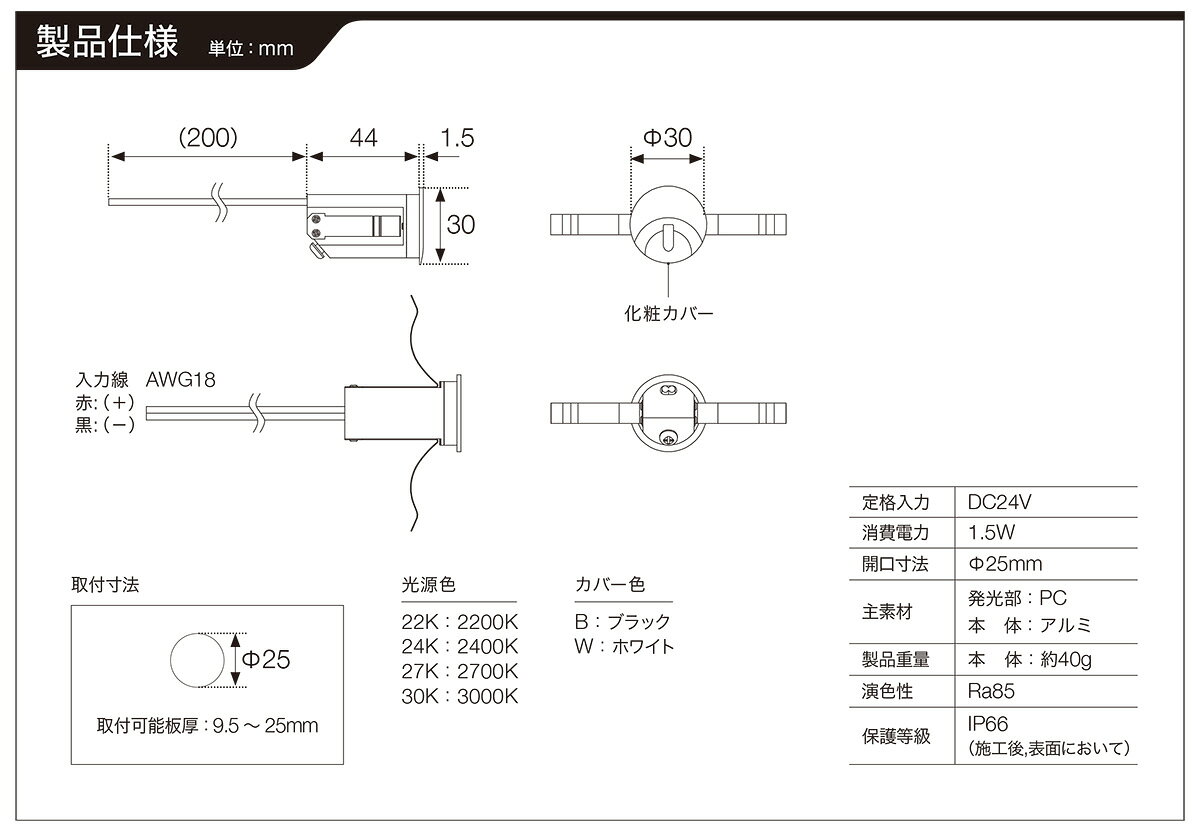

メーカー： TOKI CORPORATION (TOKISTAR)/ トキ・コーポレーション（トキスター） シリーズ名：Sシリーズ　MICRO FOOTLIGHT 24 入力電圧：DC24V 消費電力：1.5W 色温度：2400K 灯体色：ブラック　ホワイト 重量：30g 設置環境：IP66 Ra85 【電源・調光セット】 ※必須 ※調光の有無により、下記のどちらかをご選定ください。 ≪調光しない場合≫ LED用直流電源：LPS-21.6-24　点灯可能数1〜14 ≪調光する場合≫　※調光セット内にLED直流電源も含まれます。 トキスター調光器を使用する場合： 調光器付調光セット　DIMSET-21.6-DMRJ/A　点灯可能数1〜14 （セット内容：LED直流調光器、調光セット用スレーブユニット、LED用直流電源） トキスター以外の調光器を使用する場合： 他社製調光器対応セット　DIMSET-21.6-SCPWM　点灯可能数1〜14 （セット内容：PWMコンバータ、LED用直流電源） 1つの調光器で15灯以上を制御する場合： 増設専用調光セット　DIMSET-21.6-EXT　点灯可能数1〜14 （セット内容：調光セット用スレーブユニット、LED用直流電源） 【オプション】 塗代カバー：MFL-RC-CV ※RC型枠工法、PC工法では必須となります。 本製品は定格DC24Vです。AC100Vなど定格を超えた電圧がかかると、灯具が破損します。発煙・発火の原因となります。定格電圧と配線には十分に注意してください。 本灯具は一般照明器具です。下記のような使用環境、条件下では使用しないでください。 周囲温度が0℃〜40℃の範囲を超える場所 周囲湿度が15〜85%RHの範囲を超える、あるいは結露が生じる場所 粉塵が多い場所、振動が多い場所 可燃性ガス、腐食性ガスなどの発生する場所（シーリング材を密閉空間で使用した場合、ガスが発生する場合があります。 浴室など湿気の多い場所 水没するおそれのある環境 ※配線工事は、必ず工事店又は有資格者に依頼してください。 （一般の方の電気工事は法律で禁止されています。） ※受注生産品のため、納期はお問い合わせください。 ※受注生産品のため、ご注文後の返品・交換・キャンセルは出来ませんのでご了承ください。 関連キーワード LED 照明器具 スポット照明 機能照明 ホテル 階段 廊下 玄関 住宅TOKISTARマイクロフットライト　SシリーズMICRO FOOTLIGHT 24 ■特徴 屋外でも使えるグレアレスフットライト 調光仕様も特注対応でご用意 調光対応のDC24V仕様もご用意しています。 MFL100(標準タイプ)と比較して光量は2倍程度となります。 MFL24 - □□K - □ 　（例） 1 2 3 1.商品 MICRO FOOTLIGHT 24 2.光源色 24K:2400K 27K:2700K 3.灯体色 B:ブラック W:ホワイト ※写真をクリックすると拡大します。 ※写真をクリックすると拡大します。 ■電源と配線 ・マイクロフットライト24の点灯には、灯具本体とLED用直流電源が必要です。延長距離は推奨電線VCTF 0.5sq×2C電線を使用し、最大50mまで延長可能です。 ・調光しない場合には、灯具側の赤電線（＋）をLED用直流電源の赤電線（＋）に、黒電線（一）をLED用直流電源の黒電線（一）に接続してください。 ・1台の電源で複数のマイクロフットライト24を接続することも可能ですが、電源の最大接続灯数を超えないようにしてください。LPS-21.6-24の場合、最大14台まで点灯が可能です。 ≪調光しない場合≫ LED用直流電源:LPS-21.6-24　点灯可能数1〜14 ※写真をクリックすると拡大します。 ■調光時の配線 ・マイクロフットライト24を調光点灯するには、専用の調光セットが必要です。詳細は各機器の取扱説明書をご確認ください。 ・調光セット用スレーブユニットで、マイクロフットライト24が14台まで点灯可能です。 ≪調光する場合≫　※調光セット内にLED直流電源も含まれます。 トキスター調光器を使用する場合: 調光器付調光セット　DIMSET-21.6-DMRJ/A　点灯可能数1〜14 （セット内容:LED直流調光器、調光セット用スレーブユニット、LED用直流電源） トキスター以外の調光器を使用する場合: 他社製調光器対応セット　DIMSET-21.6-SCPWM　点灯可能数1〜14 （セット内容:PWMコンバータ、LED用直流電源） 1つの調光器で15灯以上を制御する場合: 増設専用調光セット　DIMSET-21.6-EXT　点灯可能数1〜14 （セット内容:調光セット用スレーブユニット、LED用直流電源） ※写真をクリックすると拡大します。 ■施工手順（屋内） STEP1　先行配線 ・先行工事として、PF管（可とう管）とスイッチボックス（2個用・深型）を準備して配管工事を行ってください。 ・電源から本製品を設置するスイッチボックスまで電線管（PF管等）を設けVCTF 0.5sq×2C電線を先行配線してください。開口穴が極めて小さいため、後からの配線施工が困難となります。 ※石膏ボードの適合板厚は9.5〜25.0mmです。 ※電線は2重被覆の柔軟なケーブルで行ってください。推奨電線VCTF0.5sq×2C等。固いケーブルでは施工できないおそれがあります。 STEP2　開口・電線の取り出し ・Φ25mmのホールソーを使い、スイッチボックスの中心に開口してください。刃先で電線を傷つけないようにご注意ください。 ・ピックツールを用いてリード線を開口部から引き出してください。壁の小口が崩れないようにご注意ください。 ・ピックツールの代用として、VVFケーブルの単線を曲げてカギ状にして使うことも可能です。 STEP3　電線の接続 ・リングスリーブ等で圧着後、絶縁処理を行い、電線をボックス内へ入れてください。 STEP4　本製品の取り付け ・取り付けの向きは図の通りに取り付けてください。 ・取り付け前に点灯確認を行ってください。 ※写真をクリックすると拡大します。 ■RC型枠施工 （屋外/屋内） STEP1　通線作業の準備 ボックス支持材を使い、配管工事を行ってください。IV線など通線用のリーダーを予め配線してください。ボックス内に水が溜まらないよう、排水処理菅を取り付けてください。 STEP2　コンクリート打設 塗代カバーが型枠に密着固定されていることを確認し、コンクリートを打設してください。 STEP3　通線作業 型枠を外し、ピックツール等を使用し、通線用のリーダーを引き出してください。配線はVCTF 0.5sq×2Cを使用してください。 STEP4　接続と取り付け 本製品の取り付け向きに注意してください。化粧カバーの廻り縁にコーキング（全周）を行ってください。 【オプション】 塗代カバー:MFL-RC-CV ※RC型枠工法、PC工法では必須となります。 ※写真をクリックすると拡大します。 ■PCプレキャスト・各種サイディング （屋外壁） PC、各種サイディング（木質、金属、樹脂、タイル系）の場合、Φ25mm開口後に、配線を出しておいてください。 ※写真をクリックすると拡大します。
